DC Contactors ແລະ Fuses ເຮັດວຽກຮ່ວມກັນແນວໃດ?

I. ນິຍາມການທໍາງານ: ສະຖາປັດຕະຍະກໍາການປົກປ້ອງສອງຊັ້ນທີ່ມີພາລະບົດບາດກໍານົດຢ່າງຊັດເຈນ

DC Contactor: ສະວິດບໍລິຫານທີ່ສາມາດຄວບຄຸມໄດ້

DC contactor ເປັນອຸປະກອນສະຫຼັບກົນຈັກໄຟຟ້າທີ່ເຊື່ອມຕໍ່ແລະຕັດການເຊື່ອມຕໍ່ວົງຈອນ DC ທີ່ມີພະລັງງານສູງພາຍໃຕ້ຄໍາສັ່ງຂອງລະບົບຄວບຄຸມ. ຫນ້າທີ່ຫຼັກຂອງມັນຢູ່ໃນສະຖານີສາກໄຟປະກອບມີ:

•ການຄວບຄຸມການເລີ່ມຕົ້ນ/ຢຸດການສາກໄຟ: ປິດເພື່ອສ້າງເສັ້ນທາງສາກໄຟຕາມຄໍາສັ່ງຈາກ BMS ຫຼືຕົວຄວບຄຸມການສາກໄຟ, ແລະເປີດເພື່ອຕັດການເຊື່ອມຕໍ່ເມື່ອສໍາເລັດ.

•ການໂດດດ່ຽວສຸກເສີນ: ປະຕິບັດການຕັດການເຊື່ອມຕໍ່ໄຟຟ້າທີ່ມີການຄວບຄຸມເມື່ອໄດ້ຮັບຄໍາສັ່ງໃນເວລາທີ່ລະບົບກວດພົບສະພາບຜິດປົກກະຕິເຊັ່ນ: ອຸນຫະພູມເກີນ, ແຮງດັນເກີນ, ຫຼືຄວາມຜິດຂອງ insulation.

•ການຈັດການການເກັບຄ່າລ່ວງໜ້າ: ເຮັດວຽກກັບຕົວຕ້ານທານກ່ອນການຄິດຄ່າບໍລິການເພື່ອຈໍາກັດກະແສ inrush ກ່ອນທີ່ວົງຈອນຕົ້ນຕໍຈະຖືກ energized, ປົກປ້ອງ capacitors ລົດເມ.

DC Fuse: ອຸປະກອນປ້ອງກັນແບບ Passive Ultimate

ຟິວແມ່ນອົງປະກອບປ້ອງກັນທີ່ໃຊ້ຄັ້ງດຽວທີ່ລົບກວນກະແສຄວາມຜິດກ່ອນທີ່ມັນຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍທີ່ບໍ່ສາມາດປ່ຽນແປງໄດ້. ຄວາມແຕກຕ່າງພື້ນຖານລະຫວ່າງຟິວທີ່ເຮັດໜ້າທີ່ໄວລະດັບ semiconductor ທີ່ໃຊ້ໃນສະຖານີສາກໄຟ DC ແລະຟິວອຸດສາຫະກຳທຳມະດາແມ່ນ:

•ການຕອບສະໜອງລະດັບໄມໂຄຣວິນາທີ: ໄວກວ່າຫຼາຍສິບມິນລິວິນາທີທີ່ຕ້ອງການສໍາລັບການກະຕຸ້ນກົນຈັກ contactor.

•ຄຸນລັກສະນະການຈໍາກັດໃນປະຈຸບັນ: ຈໍາ​ກັດ​ການ​ພະ​ລັງ​ງານ​ປະ​ຈຸ​ບັນ​ຜິດ​ພາດ​ພາຍ​ໃນ​ຂອບ​ເຂດ​ຈໍາ​ກັດ​ຂອງ​ອຸ​ປະ​ກອນ​ໄຟ​ລຸ່ມ (IGBT/SiC​)​.

•DC Arc-Quenching ຄວາມສາມາດ: ການຂັດຂວາງທີ່ເຊື່ອຖືໄດ້ໃນລະບົບ 500V-1500V DC ໂດຍບໍ່ມີຄວາມສ່ຽງຕໍ່ການເຜົາໄຫມ້ຄືນໃຫມ່.

•ສະຫຼຸບການຈັດຕຳແໜ່ງ: contactor ແມ່ນ "ປະຕູຄວາມປອດໄພ" ຄວບຄຸມ; fuse ແມ່ນ "ເສັ້ນສຸດທ້າຍຂອງການປ້ອງກັນ."

II. ເຫດຜົນດ້ານວິສະວະກໍາຂອງການປະສານງານການຈັບຄູ່

ການອອກແບບການປ້ອງກັນສະຖານີສາກໄຟແມ່ນຢູ່ໄກຈາກການຕິດຕັ້ງອຸປະກອນສອງອັນໃນຕູ້ດຽວກັນ. ສາຍພົວພັນການປະສານງານຂອງເຂົາເຈົ້າປະກອບເປັນເຫດຜົນດ້ານວິຊາການຫຼັກຂອງສະຖາປັດຕະຍະກໍາການປົກປ້ອງຊັ້ນ.

Topology ວົງຈອນພະລັງງານປົກກະຕິ

Grid Input → AC/DC Module → DC Bus → Fuse → Main Contactor → Pre-charge Contactor + Resistor → Vehicle Interface

ລຳດັບຊັ້ນຂອງການປົກປ້ອງ ແລະເວລາຕອບສະໜອງ

ຮູບແບບຄວາມລົ້ມເຫລວທົ່ວໄປຈາກການປະສານງານທີ່ບໍ່ກົງກັນ

ເກນການອອກແບບຫຼັກ: ຄ່າ fuse let-through I²t ຕ້ອງໜ້ອຍກວ່າວົງຈອນສັ້ນທົນຕໍ່ຄ່າ I²t ຂອງ contactor ທີ່ມີການປ້ອງກັນ.

III. ຫ້າຕົວກໍານົດດ້ານວິຊາການທີ່ສໍາຄັນສໍາລັບການຈັບຄູ່ແລະການເລືອກ

1. Rated Voltage: DC-Specific with Ample Margin

ເນື່ອງຈາກກະແສໄຟຟ້າ DC ບໍ່ມີຈຸດຜ່ານສູນທໍາມະຊາດ, ການສູນພັນຂອງ Arc ແມ່ນມີຄວາມຫຍຸ້ງຍາກຫຼາຍກ່ວາໃນລະບົບ AC. ດັ່ງນັ້ນ, ເຫດຜົນການຄັດເລືອກສໍາລັບອຸປະກອນສະເພາະ DC ໂດຍພື້ນຖານແມ່ນແຕກຕ່າງຈາກອຸປະກອນ AC.

ຫຼັກການເລືອກ: ແຮງດັນທີ່ຈັດອັນດັບຂອງທັງຟິວ ແລະ contactor ຕ້ອງເປັນ ≥ ແຮງດັນໄຟຟ້າ DC ສູງສຸດຂອງລະບົບ.

• ເວທີສາກໄຟ 800V → ແນະນຳ 1000V DC ຫຼືລະດັບສູງກວ່າ

•ລະບົບການເກັບຮັກສາພະລັງງານ 1500V →ຕ້ອງເລືອກ 1500V DC ຫຼືການຈັດອັນດັບສູງກວ່າ

ຄຳເຕືອນດ້ານວິສະວະກຳ: ຢ່າງເຂັ້ມງວດຫ້າມການທົດແທນຜະລິດຕະພັນທີ່ມີການຈັດອັນດັບ AC ສໍາລັບອຸປະກອນສະເພາະ DC. ຄວາມລົ້ມເຫຼວທີ່ຈະດັບໄຟໂຄ້ງຢ່າງມີປະສິດທິພາບໃນລະຫວ່າງການຂັດຂວາງຄວາມຜິດສາມາດນໍາໄປສູ່ຜົນສະທ້ອນທີ່ຮ້າຍກາດ.

2. Rated Current: Margin ສໍາລັບ Contactors, I²t ການຄິດໄລ່ສໍາລັບ Fuses

DC Contactor:

•ການຈັດອັນດັບກະແສຕໍ່ເນື່ອງຄວນເກີນກະແສໄຟອອກສູງສຸດຂອງສະຖານີສາກໄຟ.

•ປັດໄຈປະສົບການດ້ານວິສະວະກໍາ: ແນະນໍາການຄັດເລືອກຢູ່ທີ່ປະມານ 1.2×.

DC Fuse:

•ການຄັດເລືອກຈະຕ້ອງບໍ່ອີງໃສ່ພຽງແຕ່ການປະເມີນໃນປະຈຸບັນ; I²t ແລະຄວາມອາດສາມາດ breaking ຕ້ອງໄດ້ຮັບການປະເມີນທີ່ສົມບູນແບບ.

•ການລະລາຍຂອງຟິວ I²t ຕ້ອງຢູ່ຕໍ່າກວ່າລະດັບຄວາມທົນທານ I²t ຂອງໂມດູນເຊມິຄອນດັກເຕີທີ່ປົກປ້ອງ (IGBT/SiC).

•ປັດໄຈປະສົບການດ້ານວິສະວະກໍາ: ການຄັດເລືອກທີ່ແນະນໍາຢູ່ທີ່ປະມານ 1.5 ×.

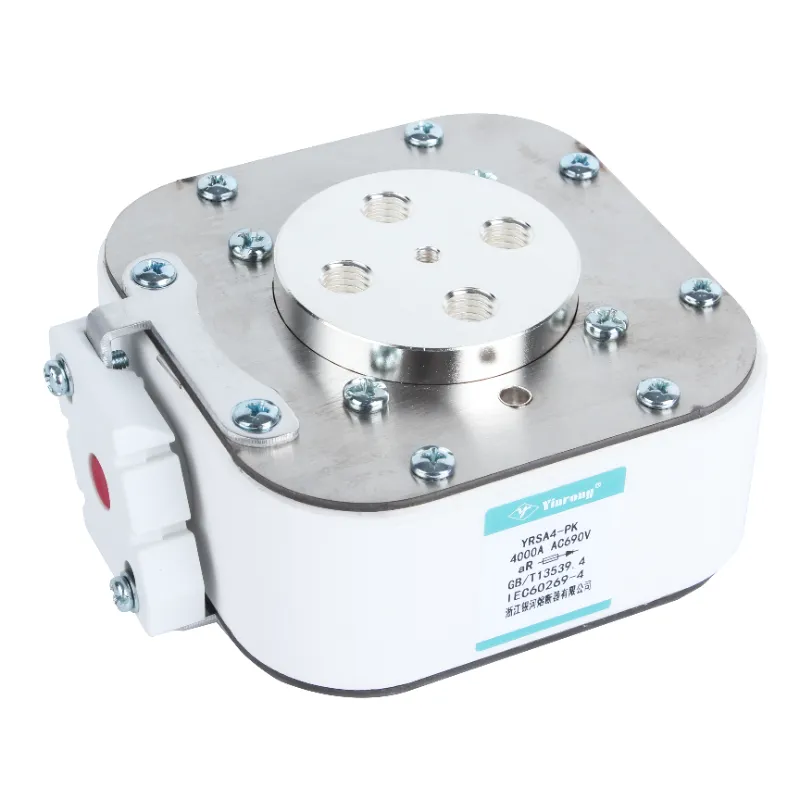

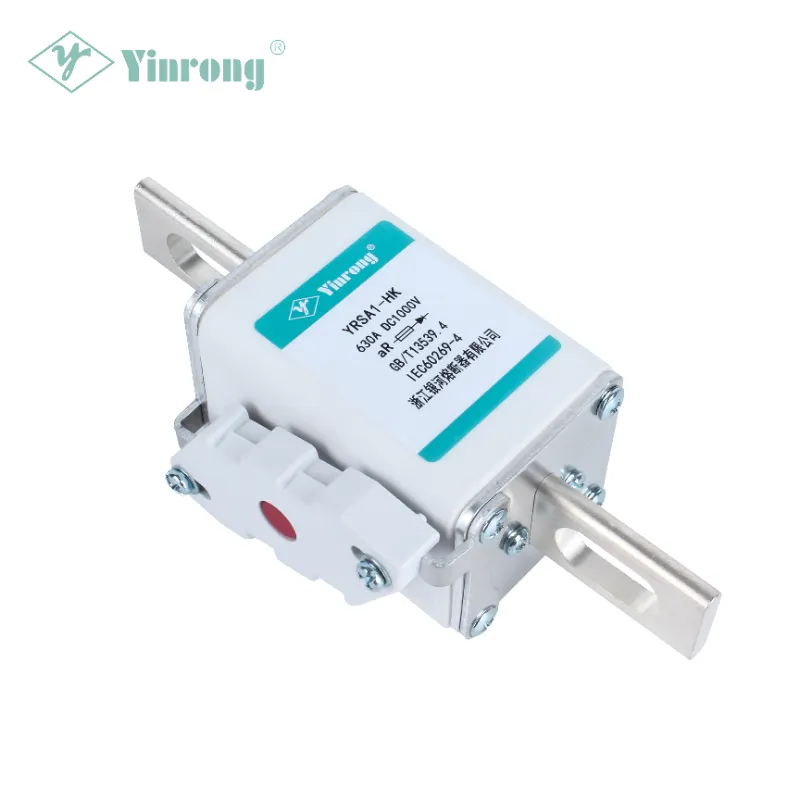

ຊຸດ YRSA ຈາກ Zhejiang Galaxy Fuse ກວມເອົາແຮງດັນທີ່ມີການຈັດອັນດັບຈາກ 690V ຫາ 1500V ແລະກະແສໄຟຟ້າຈາກ 10A ຫາ 3000A, ປະກອບດ້ວຍທອງແດງບໍລິສຸດທີ່ເຮັດດ້ວຍທອງແດງຫຼືເງິນບໍລິສຸດທີ່ປ່ຽນແປງໄດ້ - ອົງປະກອບຟິວຂ້າມພາກສ່ວນ, ຕັ້ງຢູ່ໃນທໍ່ອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ທີ່ມີຄວາມບໍລິສຸດສູງ .

3. I²t ການປະສານງານ: ພາລາມິເຕີຫຼັກຂອງການອອກແບບການຈັບຄູ່

I²t (ampere-squared-seconds) ແມ່ນຕົວຊີ້ວັດດ້ານປະລິມານທີ່ສໍາຄັນທີ່ສຸດໃນການຄັດເລືອກການຈັບຄູ່ fuse ແລະ contactor.

ຄວາມ​ສໍາ​ພັນ​ຂໍ້​ຈໍາ​ກັດ​ການ​ຄັດ​ເລືອກ​:

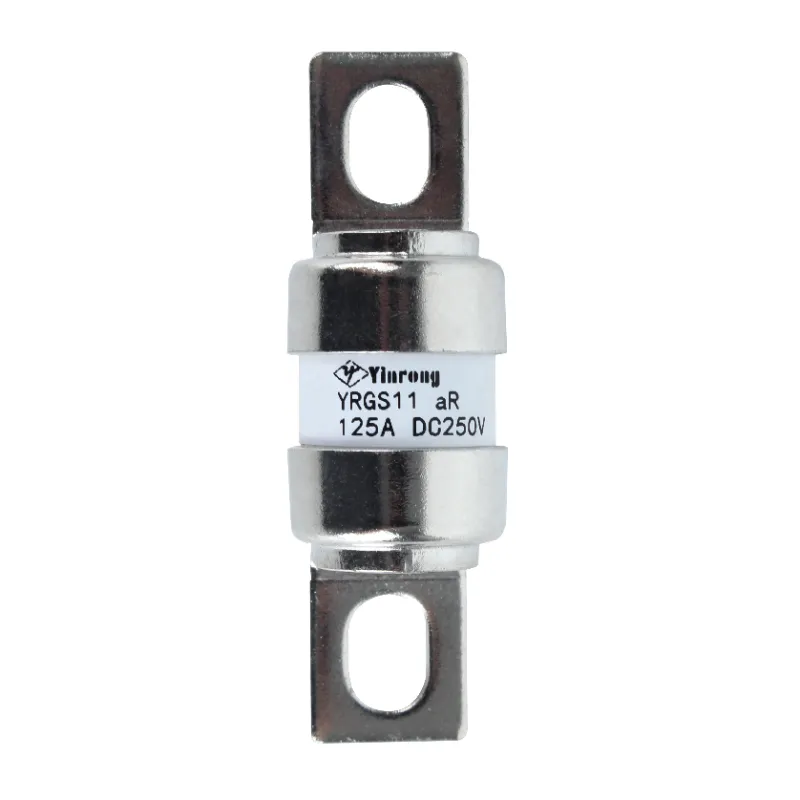

ຊຸດຟິວທີ່ສະແດງຜົນໄວຂອງ Galaxy Fuse ມີຄ່າ I²t ຕ່ຳ, ຄວາມສາມາດໃນການຈຳກັດກະແສໄຟຟ້າທີ່ແຂງແຮງ ແລະ ຄວາມອາດສາມາດແຕກຫັກສູງ, ເຮັດໃຫ້ພວກມັນເໝາະສຳລັບການປ້ອງກັນວົງຈອນຂອງອຸປະກອນ semiconductor ແລະ ອຸປະກອນຄົບຊຸດ.

4. Time-Current Selective Coordination

ໃນສະຖາປັດຕະຍະກໍາການປ້ອງກັນຫຼາຍລະດັບ, ອຸປະກອນປ້ອງກັນທີ່ຢູ່ໃກ້ກັບຈຸດຜິດປົກກະຕິທີ່ສຸດຕ້ອງດໍາເນີນການກ່ອນ.

5. ອຸນຫະພູມອາກາດລ້ອມຮອບ ແລະ ອຸນຫະພູມຕໍ່າ

ສະຖານີສາກໄຟແມ່ນຖືກນຳໃຊ້ໃນທົ່ວສະພາບແວດລ້ອມທີ່ຫຼາກຫຼາຍ, ໂດຍມີຄວາມຕ້ອງການດ້ານວິສະວະກຳຕັ້ງແຕ່ -40°C ອຸນຫະພູມຕ່ຳຫາ +85°C ອຸນຫະພູມສູງ. ທັງ fuses ແລະ contactors ຈະຕ້ອງມີຄວາມອາດສາມາດຫຼຸດລົງຕາມອຸນຫະພູມສະພາບແວດລ້ອມຕົວຈິງ.

IV. Galaxy Fuse: ທາງເລືອກທີ່ເປັນມືອາຊີບສຳລັບການປົກປ້ອງສະຖານີສາກໄຟ DC

ສ້າງຕັ້ງຂຶ້ນໃນປີ 1980,Zhejiang Galaxy Fuse Co., Ltd. ເປັນ​ວິ​ສາ​ຫະ​ກິດ fuse ເປັນ​ມື​ອາ​ຊີບ​ລວມ R&D​, ການ​ທົດ​ສອບ​, ການ​ຜະ​ລິດ​, ການ​ຂາຍ​, ແລະ​ການ​ນໍາ​ເຂົ້າ / ສົ່ງ​ອອກ​. ໃນຖານະເປັນວິສາຫະກິດທີ່ສໍາຄັນພາຍໃຕ້ອະດີດກະຊວງການກໍ່ສ້າງເຄື່ອງຈັກແລະຜູ້ຜະລິດຊັ້ນນໍາຂອງຟິວໃນປະເທດຈີນ, ຜະລິດຕະພັນຕົ້ນຕໍຂອງບໍລິສັດກວມເອົາຟິວໄຟ DC photovoltaic, ຟິວລົດພະລັງງານໃຫມ່, ແລະຟິວສະຖານີສາກໄຟ. ຜະລິດຕະພັນປະຕິບັດຕາມ IEC 60269, GB/T 13539.4, ແລະມາດຕະຖານສາກົນແລະພາຍໃນປະເທດອື່ນໆ, ແລະຖືກສົ່ງອອກໄປຫຼາຍກວ່າ 80 ປະເທດແລະພາກພື້ນລວມທັງເອີຣົບ, ອາເມລິກາ, ອາຊີຕາເວັນອອກສຽງໃຕ້, ແລະຕາເວັນອອກກາງ.

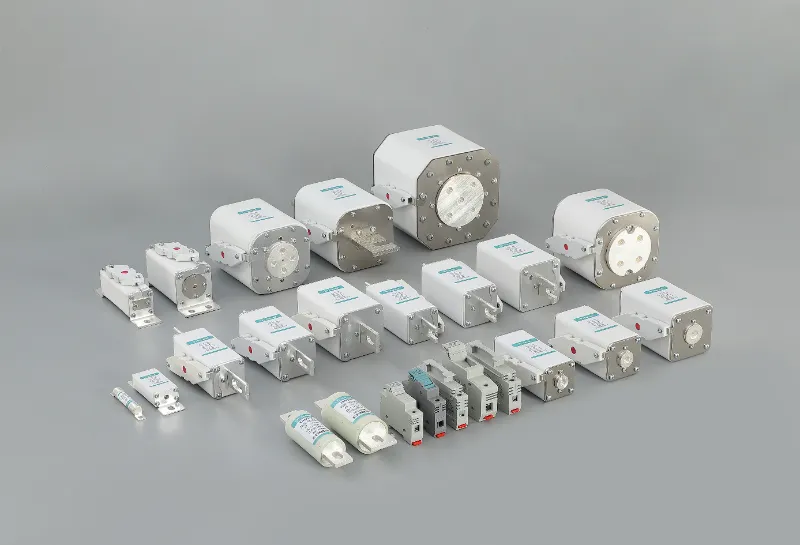

ຊຸດຜະລິດຕະພັນປ້ອງກັນ DC ທີ່ແນະນໍາສໍາລັບສະຖານີສາກໄຟ

ຂໍ້ໄດ້ປຽບດ້ານວິຊາການຫຼັກຂອງ Galaxy Fuse

•ການຢັ້ງຢືນສາກົນຊຸດເຕັມ: ຫຼາຍຊຸດໄດ້ຜ່ານການຢັ້ງຢືນ TÜV, UL, CE, ແລະ CQC. ລະບົບການຄຸ້ມຄອງກວມເອົາ IATF 16949, ISO 9001, ISO 14001, ແລະ ISO 45001.

•ການແກ້ໄຂການປະສານງານຂອງຜູ້ໃຫຍ່: ປະສົບການການປະສານງານດ້ານວິສະວະກໍາຢ່າງກວ້າງຂວາງກັບ contactors DC ຕົ້ນຕໍແລະການແກ້ໄຂການຄັດເລືອກຜູ້ໃຫຍ່.

•ການຮອງຮັບຂໍ້ມູນດ້ານວິຊາການຄົບຖ້ວນ: ສະຫນອງເສັ້ນໂຄ້ງ I²t ທີ່ວັດແທກໄດ້ແລະເສັ້ນໂຄ້ງປະຈຸບັນຕັດເພື່ອອໍານວຍຄວາມສະດວກໃນການຄິດໄລ່ການປະສານງານທີ່ຊັດເຈນກັບ contactors.

•ການສະສົມດ້ານວິຊາການຢ່າງເລິກເຊິ່ງ: ຖືຫຼາຍກວ່າ 48 ຮູບແບບຜົນປະໂຫຍດແລະສິດທິບັດປະດິດສ້າງສໍາລັບການຜະລິດຜະລິດຕະພັນຟິວ, ແລະໄດ້ຮັບການຍອມຮັບວ່າເປັນວິສາຫະກິດເຕັກໂນໂລຢີສູງແຫ່ງຊາດໃນປີ 2017.

•ການມີສ່ວນຮ່ວມມາດຕະຖານອຸດສາຫະກໍາ: ຜະລິດຕະພັນປະຕິບັດຕາມ GB/T 13539.4, IEC 60269, ແລະມາດຕະຖານສາກົນ ແລະ ພາຍໃນປະເທດອື່ນໆ.

V. ສະຫຼຸບ

ການຈັບຄູ່ຂອງ contactors ແລະ fuses ໃນສະຖານີສາກໄຟ DC ສາມາດສະຫຼຸບໄດ້ທາງດ້ານວິຊາການ: ການ​ຈັດ​ວາງ​ທີ່​ເປັນ​ປະ​ໂຫຍດ​, ການ​ປະ​ສານ​ງານ​ກໍາ​ນົດ​ເວ​ລາ​, ແລະ​ຕົວ​ກໍາ​ນົດ​ການ interlocking​.

•ຟິວເຮັດການລົບກວນກະແສວົງຈອນສັ້ນລະດັບໄມໂຄຣວິນາທີເພື່ອຮັບປະກັນຄວາມປອດໄພຂອງ IGBT/SiC ແລະເຊມິຄອນດັກເຕີໄຟຟ້າອື່ນໆ.

• contactor ແມ່ນຮັບຜິດຊອບສໍາລັບການຄຸ້ມຄອງການສະຫຼັບທີ່ຄວບຄຸມ, ປະຕິບັດຄໍາສັ່ງເລີ່ມຕົ້ນ / ຢຸດປົກກະຕິແລະການໂດດດ່ຽວສຸກເສີນ.

•ທັງສອງເຮັດຫນ້າທີ່ເປັນການຊ້ໍາຊ້ອນຂອງສໍາຮອງຂໍ້ມູນເຊິ່ງກັນແລະກັນ, ສ້າງເປັນອຸປະສັກຄວາມປອດໄພສອງດ້ານ.

ເມື່ອຖືກຈັບຄູ່ຢ່າງຖືກຕ້ອງ, ແຕ່ລະຄົນປະຕິບັດຫນ້າທີ່ຂອງຕົນເອງດ້ວຍການປ້ອງກັນຊັ້ນ; ເມື່ອບໍ່ກົງກັນ, ຜົນສະທ້ອນແມ່ນຕັ້ງແຕ່ຄວາມລົ້ມເຫຼວຂອງການປ້ອງກັນຈົນເຖິງການເຜົາໄຫມ້ອຸປະກອນ.

ດ້ວຍຫຼາຍກວ່າ 40 ປີຂອງການອຸທິດຕົນເພື່ອ R&D ແລະການຜະລິດຟິວຄຸນນະພາບສູງ, Galaxy Fuse ມຸ່ງໝັ້ນທີ່ຈະສະຫນອງການແກ້ໄຂການປ້ອງກັນວົງຈອນທີ່ປອດໄພ ແລະເຊື່ອຖືໄດ້ສໍາລັບສະຖານີສາກໄຟ DC.

ສໍາລັບການສະຫນັບສະຫນູນດ້ານວິຊາການກ່ຽວກັບການເລືອກຟິວສໍາລັບລະບົບປ້ອງກັນສະຖານີສາກໄຟ DC ຫຼືການປະສານງານກັບ contactors, ກະລຸນາຕິດຕໍ່ທີມງານດ້ານວິຊາການຂອງ Galaxy Fuse.
