Fast-acting Fuse ທຽບກັບ Fuse ທຳມະດາ: ຄວາມແຕກຕ່າງທີ່ແທ້ຈິງແມ່ນຫຍັງ?

ໃນການອອກແບບລະບົບເອເລັກໂຕຣນິກພະລັງງານ, ການຄັດເລືອກ fuse ໂດຍກົງກໍານົດຂອບຄວາມປອດໄພຂອງອຸປະກອນແລະປະສິດທິພາບຂອງການປ້ອງກັນຄວາມຜິດ. ເມື່ອປະເຊີນກັບ fuses ທີ່ສະແດງຜົນໄວທຽບກັບ fuses ທໍາມະດາ, ວິສະວະກອນຈໍານວນຫຼາຍເຮັດໃຫ້ການເລືອກທີ່ຫຍາບຄາຍໂດຍອີງຕາມການປະເມີນໃນປະຈຸບັນແລະແຮງດັນ, ມອງຂ້າມຄວາມແຕກຕ່າງພື້ນຖານຂອງວິທະຍາສາດວັດສະດຸ, ກົນໄກການຕອບສະຫນອງ, ແລະສະຖານະການຄໍາຮ້ອງສະຫມັກ. ການຄວບຄຸມນີ້ສາມາດເຮັດໃຫ້ເກີດຄວາມສ່ຽງທີ່ຮ້າຍແຮງໃນລະບົບການເກັບຮັກສາພະລັງງານແລະພະລັງງານໃຫມ່.

ບົດຂຽນນີ້ໃຫ້ການວິເຄາະລະບົບກ່ຽວກັບຄວາມແຕກຕ່າງຫຼັກລະຫວ່າງຟິວທີ່ໄວແລະຟິວທໍາມະດາ - ຈາກການອອກແບບໂຄງສ້າງແລະກົນໄກການປະສົມກັບຂອບເຂດການນໍາໃຊ້ - ເພື່ອຊ່ວຍໃຫ້ວິສະວະກອນຕັດສິນໃຈເລືອກທີ່ຖືກຕ້ອງ.

ໂຄງສ້າງແລະວັດສະດຸ: ຈາກ "ສາຍໂລຫະ" ໄປ "ອົງປະກອບທີ່ຊັດເຈນ Fusible"

ອົງປະກອບ fusible ຂອງຟິວທໍາມະດາໂດຍທົ່ວໄປແມ່ນເຮັດດ້ວຍສາຍໂລຫະທີ່ມີຮູບຮ່າງເລຂາຄະນິດ, ມີໂຄງສ້າງທີ່ງ່າຍດາຍແລະຄ່າໃຊ້ຈ່າຍໃນການຜະລິດຕ່ໍາ. ເຫດຜົນຂອງ fusing ຂອງມັນອີງໃສ່ Joule ຄວາມຮ້ອນທີ່ສ້າງຂຶ້ນໂດຍ overload ປະຈຸບັນຕົວມັນເອງ; ເມື່ອການສະສົມຄວາມຮ້ອນມາຮອດຈຸດລະລາຍ, ອົງປະກອບຈະລະລາຍແລະເປີດວົງຈອນ. ການອອກແບບນີ້ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບສະຖານະການທີ່ການຕອບສະຫນອງຢ່າງໄວວາແມ່ນບໍ່ສໍາຄັນ, ເຊັ່ນ: ການປ້ອງກັນການໂຫຼດເກີນສໍາລັບສາຍແລະສາຍ.

ແນວໃດກໍ່ຕາມ, ຟິວທີ່ອອກລິດໄວແມ່ນໄດ້ຮັບການປັບປຸງເປັນພິເສດໃນທັງວັດສະດຸ ແລະໂຄງສ້າງ. ອົງປະກອບ fusible ຂອງມັນແມ່ນເຮັດດ້ວຍເງິນບໍລິສຸດ, ທອງແດງທີ່ເຮັດດ້ວຍເງິນ, ຫຼືທອງແດງບໍລິສຸດ, ຮູບຮ່າງເປັນແຖບບາງໆສີ່ຫລ່ຽມທີ່ມີຄໍເປັນຮູວົງແຄບ, ແລະຈຸດ solder ຕ່ໍາຕ່ໍາໃນຕໍາແໜ່ງສະເພາະ. ຄວາມສະຫລາດຂອງການອອກແບບນີ້ແມ່ນຢູ່ໃນຄວາມຈິງທີ່ວ່າເມື່ອມີກະແສໄຟຟ້າສັ້ນຫຼາຍເກີນຫຼືຫຼາຍຕ່ໍາ, ຈຸດ solder melts ທໍາອິດ, ແລະໂດຍຜ່ານຜົນກະທົບຂອງໂລຫະ, ເລັ່ງການແຍກຢ່າງໄວວາຂອງອົງປະກອບທີ່ຄໍແຄບ, ບັນລຸການຂັດຂວາງວົງຈອນໃນ microseconds ກັບ milliseconds.

ໂດຍເນື້ອແທ້ແລ້ວ, fuses ທໍາມະດາແມ່ນອີງໃສ່ "ການສະສົມຄວາມຮ້ອນຕາມທໍາມະຊາດ," ໃນຂະນະທີ່ fuses ທີ່ມີປະສິດຕິພາບໄວບັນລຸ "ການທໍາລາຍການເລັ່ງຢ່າງຫ້າວຫັນ" ໂດຍຜ່ານວິສະວະກໍາໂຄງສ້າງແລະວັດສະດຸ - ນີ້ແມ່ນຄວາມແຕກຕ່າງພື້ນຖານທີ່ສຸດລະຫວ່າງສອງ.

ຄວາມໄວໃນການຕອບສະໜອງ: Millisecond vs. Microsecond Gap

ຄວາມ​ໄວ​ການ​ຕອບ​ສະ​ຫນອງ​ແມ່ນ​ການ​ແຕກ​ຕ່າງ intuitive ທີ່​ສຸດ​ລະ​ຫວ່າງ​ສອງ​ປະ​ເພດ​ຟິວ​.

ສໍາລັບ fuses ທໍາມະດາ, ທີ່ໃຊ້ເວລາ fusing ແມ່ນອັດຕາສ່ວນ inversely ກັບ overload ຫຼາຍໃນປະຈຸບັນ: ສູງໃນປະຈຸບັນເກີນມູນຄ່າການຈັດອັນດັບ, ເວລາ fusing ສັ້ນລົງ; ໃນທາງກັບກັນ, ເມື່ອຄູນ overload ຕ່ໍາ, ເວລາປະສົມອາດຈະຂະຫຍາຍອອກໄປຫຼາຍວິນາທີຫຼືດົນກວ່ານັ້ນ. ລັກສະນະ "ການຊັກຊ້າ" ນີ້ແມ່ນເປັນທີ່ຍອມຮັບໃນການປົກປ້ອງສາຍເຄເບີ້ນເພາະວ່າສາຍເຄເບີ້ນມີຄວາມສາມາດຄວາມຮ້ອນທີ່ແນ່ນອນແລະຄວາມສາມາດໃນການໂຫຼດເກີນໃນໄລຍະສັ້ນ.

fuses ໄວປະຕິບັດຕົວແຕກຕ່າງກັນຫມົດ. ຂໍຂອບໃຈກັບກົນໄກ "ເລັ່ງ" ຂອງຈຸດ solder ຕ່ໍາແລະຜົນກະທົບຄວາມເຂັ້ມຂົ້ນຂອງຄວາມຫນາແຫນ້ນໃນປະຈຸບັນຂອງໂຄງສ້າງຄໍແຄບ, fuses ໄວສາມາດລ້າງວົງຈອນພາຍໃນ milliseconds ຫຼືແມ້ກະທັ້ງ microseconds. ຄວາມໄວທີ່ຮຸນແຮງນີ້ບໍ່ໄດ້ຖືກຕິດຕາມເພື່ອຜົນປະໂຫຍດຂອງຕົນເອງ, ແຕ່ເພື່ອກໍາຈັດກະແສໄຟຟ້າທີ່ຜິດໃນເວລາກໍານົດທີ່ອຸປະກອນ semiconductor (ເຊັ່ນ: IGBTs, SiC MOSFETs, ແລະ diodes rectifier) ​​ສາມາດທົນໄດ້ - ຄວາມທົນທານຕໍ່ຄວາມຮ້ອນຂອງ semiconductor ໂດຍທົ່ວໄປແມ່ນພຽງແຕ່ຢູ່ໃນຄໍາສັ່ງຂອງ milliseconds, ແລະ fuses ທໍາມະດາບໍ່ສາມາດຕອບສະຫນອງຄວາມຕ້ອງການການປົກປ້ອງນີ້.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ: ເປົ້າຫມາຍການປົກປ້ອງກໍານົດເຫດຜົນການເລືອກ

ຂອບເຂດການນໍາໃຊ້ຂອງ fuses ໄວແລະທໍາມະດາແມ່ນຖືກກໍານົດໂດຍທໍາມະຊາດໂດຍລັກສະນະການຕອບສະຫນອງຂອງເຂົາເຈົ້າ.

fuses ທໍາມະດາແມ່ນໃຊ້ຕົ້ນຕໍສໍາລັບການ overload ແລະປ້ອງກັນວົງຈອນສັ້ນຂອງສາຍໄຟແລະສາຍ. ສາຍເຄເບີ້ນມີ inertia ຄວາມຮ້ອນທີ່ແນ່ນອນ; ການໂຫຼດເກີນໃນໄລຍະສັ້ນບໍ່ເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຕໍ່ insulation ໃນທັນທີ, ດັ່ງນັ້ນການຊັກຊ້າທີ່ແນ່ນອນໃນການເຮັດວຽກຂອງຟິວແມ່ນອະນຸຍາດ. ນີ້ອະທິບາຍວ່າເປັນຫຍັງ fuses ທໍາມະດາຍັງຄົງຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການກໍ່ສ້າງແລະສາຍໄຟຟ້າອຸດສາຫະກໍາ.

ໃນທາງກົງກັນຂ້າມ, ຟິວທີ່ອອກລິດໄວແມ່ນອອກແບບມາເພື່ອປົກປ້ອງອຸປະກອນໄຟຟ້າເຊມິຄອນດັກເຕີ ແລະອຸປະກອນປະກອບ rectifier. ໃນຕົວປ່ຽນໄຟຟ້າ photovoltaic, ສະຖານີສາກໄຟ DC, ແລະຕົວແປງການເກັບຮັກສາພະລັງງານ (PCS), ໂມດູນ IGBT ແລະ SiC ແມ່ນມີຄວາມສ່ຽງທີ່ສຸດທີ່ຈະເກີດກະແສໄຟຟ້າເກີນ - ເມື່ອມີວົງຈອນສັ້ນ, ກະແສໄຟຟ້າຕ້ອງຖືກລ້າງພາຍໃນຫຼາຍຮ້ອຍໄມໂຄວິນາທີ, ຖ້າບໍ່ດັ່ງນັ້ນອຸປະກອນຈະເສຍຫາຍຢ່າງຖາວອນ. fuses ໄວແມ່ນການແກ້ໄຂທີ່ຊັດເຈນສໍາລັບຄວາມຕ້ອງການນີ້.

ໂດຍສະເພາະໃນລະບົບການເກັບຮັກສາພະລັງງານ (ESS), ຄໍາຮ້ອງສະຫມັກຂອງຟິວຄວາມໄວສູງແມ່ນສໍາຄັນ. ກະແສໄຟຟ້າລັດວົງຈອນໃນກຸ່ມແບັດເຕີລີມີແຮງດັນໄຟຟ້າແຮງດັນໄຟຟ້າແຮງດັນໄຟຟ້າແຮງດັນໄຟຟ້າແຮງດັນສູງ, ກະແສໄຟຟ້າແຮງສູງ, ແລະບໍ່ມີການຂ້າມຜ່ານທາງທຳມະຊາດ, ການຈັດວາງຄວາມຕ້ອງການທີ່ເຂັ້ມງວດກ່ຽວກັບຄວາມສາມາດຂັດຈັງຫວະ ແລະ ປະສິດທິພາບການດັບໄຟ. ຟິວ DC ຄວາມໄວສູງສໍາລັບການເກັບຮັກສາພະລັງງານຕ້ອງບໍ່ພຽງແຕ່ສະຫນອງການຕອບສະຫນອງໄວ, ແຕ່ຍັງ extinguish arcs ທີ່ເຊື່ອຖືໄດ້ໂດຍບໍ່ມີການຈໍາກັດພາຍໃຕ້ເງື່ອນໄຂ DC ແຮງດັນສູງ, ໃນຂະນະທີ່ສະຫນອງຄວາມສາມາດ breaking ພຽງພໍເພື່ອຈັດການກັບກະແສໄຟຟ້າສັ້ນທີ່ສູງທີ່ສຸດທີ່ clusters ຫມໍ້ໄຟສາມາດສົ່ງໄດ້.

ການຈັດປະເພດ IEC: ການແບ່ງປັນດ້ານວິຊາການລະຫວ່າງ aR ແລະ gG

ຈາກທັດສະນະຂອງມາດຕະຖານຟິວໄຟຂອງຄະນະກໍາມະການໄຟຟ້າສາກົນ (IEC), ຄວາມແຕກຕ່າງລະຫວ່າງຟິວທີ່ສະແດງໄວແລະຟິວທໍາມະດາແມ່ນມີປະລິມານແລະມາດຕະຖານຕື່ມອີກ.

fuses ທໍາມະດາປົກກະຕິຕົກຢູ່ໃນgG(ການປົກປ້ອງສາຍເຄເບີ້ນແບບເຕັມຮູບແບບ) ຫ້ອງຮຽນ, ສະຫນອງການ overload ຢ່າງສົມບູນແລະການປົກປ້ອງວົງຈອນສັ້ນແຕ່ມີເວລາປະຕິບັດງານຂ້ອນຂ້າງຍາວ, ເຫມາະສົມສໍາລັບການແຜ່ກະຈາຍທົ່ວໄປແລະການປົກປ້ອງສາຍ.

fuses ໄວປະຕິບັດເປັນຂອງaR(partial-range semiconductor Protection) ຫ້ອງຮຽນ. ຟິວ aR ຖືກອອກແບບໂດຍສະເພາະສໍາລັບການປົກປັກຮັກສາອຸປະກອນ semiconductor, ມີຄ່າ I²t ຕ່ໍາທີ່ສຸດ (ໃຫ້ຜ່ານພະລັງງານ) ແລະຄວາມສາມາດຈໍາກັດໃນປະຈຸບັນທີ່ເຂັ້ມແຂງ. ພວກເຂົາສາມາດຕັດກະແສຄວາມຜິດໃນຂັ້ນຕອນຕົ້ນຂອງຄວາມຜິດ, ຈໍາກັດພະລັງງານຄວາມຜິດພາຍໃນຄວາມທົນທານຂອງອຸປະກອນ semiconductor. ຟິວ aR ບໍ່ໄດ້ຈັດການການປ້ອງກັນການໂຫຼດເກີນຫຼາຍອັນຕໍ່າ—ຟັງຊັນນີ້ຖືກມອບໝາຍໃຫ້ກັບລະບົບຄວບຄຸມ ຫຼືຕົວຕິດຕໍ່, ສ້າງເປັນລຳດັບການເຮັດວຽກທີ່ຈະແຈ້ງ.

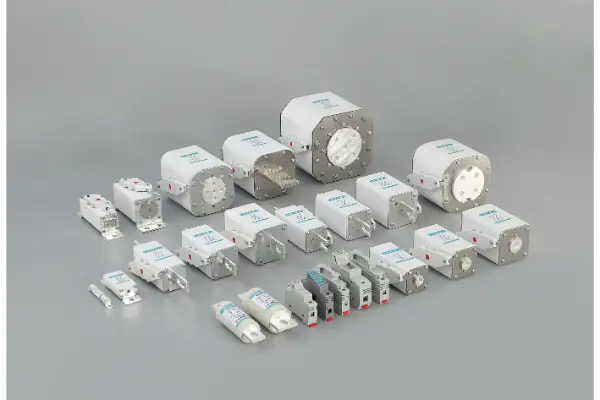

Galaxy Fuse: ການແກ້ໄຂ Fuse ຄວາມໄວສູງສຳລັບການເກັບພະລັງງານ ແລະພະລັງງານໃໝ່

Galaxy Fuseມີ​ປະ​ສົບ​ການ​ຫຼາຍ​ກວ່າ 40 ປີ​ໃນ​ການ R&D fuse ແລະ​ການ​ຜະ​ລິດ​, ການ​ສ້າງ​ຄວາມ​ຊ່ຽວ​ຊານ​ດ້ານ​ວິ​ຊາ​ການ​ເລິກ​ໃນ​ພາກ​ສ່ວນ fuse ໄວ​. ສໍາລັບຄໍາຮ້ອງສະຫມັກພະລັງງານໃຫມ່ເຊັ່ນ inverters photovoltaic, ສະຖານີສາກໄຟ DC, ແລະແປງການເກັບຮັກສາພະລັງງານ, Galaxy Fuse ສະຫນອງແນວພັນທີ່ສົມບູນແບບຂອງຟິວຄວາມໄວສູງປະສິດທິພາບສູງ.

ລະບົບການເກັບຮັກສາພະລັງງານທີ່ອຸທິດໃຫ້ Fuses ຄວາມໄວສູງແມ່ນພື້ນທີ່ຈຸດສຸມສຳຄັນສຳລັບ Galaxy Fuse. ລະບົບການເກັບຮັກສາພະລັງງານຕ້ອງການຫຼາຍກວ່າ fuses ຫຼາຍກ່ວາການນໍາໃຊ້ອຸດສາຫະກໍາທົ່ວໄປ: ແຮງດັນ DC ສູງເຖິງ 1500V, ກະແສໄຟຟ້າສັ້ນເຖິງຫຼາຍຮ້ອຍກິໂລamperes, ແລະຄວາມຕ້ອງການສໍາລັບການສູນພັນ arc ຢ່າງແທ້ຈິງແລະຄວາມຫນ້າເຊື່ອຖືການຂັດຂວາງໃນສະພາບແວດລ້ອມຫມໍ້ໄຟທີ່ປິດລ້ອມ. ຜະລິດຕະພັນຊຸດການເກັບຮັກສາພະລັງງານຂອງ Galaxy Fuse ໃຊ້ອົງປະກອບ fusible ເງິນບໍລິສຸດ ແລະສື່ສານສະກັດຈາກດິນຊາຍ quartz ທີ່ມີຄວາມບໍລິສຸດສູງ, ສົມທົບກັບການອອກແບບໂຄງສ້າງຄໍທີ່ດີທີ່ສຸດ, ເພື່ອຮັບປະກັນການຕອບໂຕ້ລະດັບ microsecond ແລະການຂັດຂວາງທີ່ເຊື່ອຖືໄດ້ພາຍໃຕ້ເງື່ອນໄຂຄວາມຜິດທີ່ຮ້າຍແຮງ.

ຂໍ້ໄດ້ປຽບດ້ານວິຊາການຫຼັກ:

●ເງິນບໍລິສຸດ / ເງິນທອງແດງທີ່ເຮັດດ້ວຍທອງແດງ:ຈຸດ melting ຕ່ໍາແລະ conductivity ສູງຮັບປະກັນການຕອບສະຫນອງຢ່າງໄວວາ

●ໂຄງສ້າງຄໍທີ່ດີທີ່ສຸດ:ການຄວບຄຸມທີ່ຊັດເຈນຂອງຈຸດ fusing ສໍາລັບການຂັດຂວາງ arc ສອດຄ່ອງ

●ຄວາມບໍລິສຸດສູງ Quartz Sand Arc Quenching:ດູດຊຶມພະລັງງານ Arc ຢ່າງໄວວາ ແລະສະກັດກັ້ນການຂັດຂວາງ

●ການຢັ້ງຢືນເຕັມ:ຜະລິດຕະພັນປະຕິບັດຕາມ IEC60269, GB13539, ແລະມາດຕະຖານສາກົນອື່ນໆ, ມີຫຼາຍຊຸດຖືໃບຢັ້ງຢືນ UL, TUV, ແລະ CE.

●ການຮອງຮັບຂໍ້ມູນດ້ານວິຊາການທີ່ສົມບູນ:ສະຫນອງເສັ້ນໂຄ້ງ I²t ທີ່ວັດແທກໄດ້ແລະເສັ້ນໂຄ້ງປະຈຸບັນທີ່ຖືກຕັດອອກ, ອໍານວຍຄວາມສະດວກໃນການຄິດໄລ່ການປະສານງານການປົກປ້ອງລະບົບທີ່ຖືກຕ້ອງສໍາລັບວິສະວະກອນ

ສະຫຼຸບ

ຄວາມແຕກຕ່າງລະຫວ່າງ fuses ໄວແລະ fuses ທໍາມະດາຂະຫຍາຍໄປໄກກວ່າລະດັບຫນ້າດິນ "ໄວທຽບກັບຊ້າ." ຈາກການຄັດເລືອກວັດສະດຸແລະການເພີ່ມປະສິດທິພາບໂຄງສ້າງໄປສູ່ກົນໄກການຕອບສະຫນອງແລະການຈັດປະເພດ IEC, ທັງສອງສະແດງເຖິງປັດຊະຍາການປົກປ້ອງທີ່ແຕກຕ່າງກັນທັງຫມົດ.

fuses ທໍາມະດາປົກປ້ອງ "ຄວາມອາດສາມາດຄວາມຮ້ອນ" ຂອງສາຍໄຟ; fuses ໄວປົກປ້ອງ "ປ່ອງຢ້ຽມທີ່ອ່ອນແອ" ຂອງ semiconductors. ໃນຂະແຫນງການເກັບຮັກສາພະລັງງານແລະການເກັບຮັກສາພະລັງງານໃຫມ່ທີ່ເຕີບໂຕຢ່າງໄວວາໃນປະຈຸບັນ, ຄວາມເຂົ້າໃຈແລະການນໍາໃຊ້ທີ່ເຫມາະສົມກັບຄຸນຄ່າທີ່ເປັນເອກະລັກຂອງຟິວທີ່ປະຕິບັດໄວແມ່ນທັກສະທີ່ຈໍາເປັນສໍາລັບວິສະວະກອນເອເລັກໂຕຣນິກພະລັງງານ.

Galaxy Fuse - ຫຼາຍກວ່າ 46 ປີຂອງຄໍາຫມັ້ນສັນຍາໃນການຜະລິດຟິວທີ່ມີຄຸນນະພາບສູງ, ອຸທິດຕົນເພື່ອສະຫນອງການແກ້ໄຂການປ້ອງກັນວົງຈອນທີ່ປອດໄພແລະເຊື່ອຖືໄດ້ສໍາລັບລະບົບການເກັບຮັກສາພະລັງງານແລະພະລັງງານໃຫມ່ທົ່ວໂລກ.

ສໍາລັບການສະຫນັບສະຫນູນດ້ານວິຊາການກ່ຽວກັບການຄັດເລືອກ fuse ຄວາມໄວສູງສໍາລັບການເກັບຮັກສາພະລັງງານຫຼືອຸປະກອນພະລັງງານໃຫມ່, ກະລຸນາຕິດຕໍ່ Galaxy Fuseທີມງານດ້ານວິຊາການ.
